Instalace topné rohože pod dlažbu: krok za krokem

Topná rohož je jedním z nejrychlejších způsobů, jak dostat podlahové vytápění pod dlažbu. Žádné bourání, žádné zvyšování podlahy, žádný potěr navíc. Rohož rozvinete na napenetrovaný podklad, zafixujete samolepicí vrstvou, natáhnete flexibilní lepidlo a kladete dlažbu.

Právě proto patří z celého našeho sortimentu k nejprodávanějším produktům – a právě proto se u ní taky nejčastěji chybuje. Montáž vypadá tak triviálně, že se přeskočí příprava podkladu nebo kladečský plán. A po zaschnutí lepidla už je pozdě.

Tenhle článek vás provede instalací topné rohože LARX Heating Mat od podkladu až po první natopení – včetně míst, kam rohož rozhodně nepatří.

Co topná rohož je (a co není)

Topná rohož je odporový topný kabel fixovaný v přesných roztečích na nosné tkanině – technologicky něco jiného než uhlíková topná fólie, byť obojí dělá totéž: mění elektřinu na teplo přímo v podlaze.

Konstrukce je dvoužilová s ochranným opletením, které slouží jako zemnění. Oba pracovní vodiče i ochranný vodič vedou v jednom třímetrovém studeném přívodu, takže se při instalaci nevrací druhý konec kabelu zpátky – končíte tam, kde jste začali.

Přesné rozteče kabelu nejsou kosmetika – drží rovnoměrný tepelný tok a brání takzvanému zebra efektu, tedy střídání teplých a studených pruhů na dlažbě. Samolepicí vrstva pak zabrání tomu, aby se rohož při natahování lepidla hnula.

V balení najdete: rohož, přívodní vodiče (L, N) 3 m, chráničku pro přívodní vedení, návod, záruční list a štítek o testování. Každý kus prochází výstupním měřením elektrického odporu.

Rohož, nebo fólie? Rozhoduje nášlapná vrstva

Volba technologie vychází z toho, co bude nahoře:

• Dlažba, obklad, lepený vinyl, stěrka → topná rohož. Lepí se do flexibilního lepidla přímo pod krytinu.
• Plovoucí click podlaha (laminát, vinyl, dřevo) → uhlíková fólie. Na fólii se nesmí nic lepit.

V jednom bytě běžně jedete obojí: fólii v obytných místnostech, rohož v koupelně, kuchyni a předsíni. Rohož lze použít i jako hlavní zdroj vytápění, ale stejně často slouží jen k doplňkovému ohřevu podlahy na příjemnou pochozí teplotu – což je v koupelně nejčastější zadání.

Velká výhoda rohože při rekonstrukcích: skladba podlahy se prakticky nezvyšuje. V bytě ve starší zástavbě, kde nelze podlahu „vykopat“ o několik centimetrů, je to často jediná schůdná cesta k podlahovému vytápění.

Existuje i varianta s nízkovrstvou stěrkou – rohož zalijete stěrkou a nahoru pak může přijít i lino nebo koberec.

Kam rohož nepatří: sprchový kout

Nejzávažnější chyba v koupelně, a bohužel ne vzácná. Topná rohož do sprchového koutu nepatří hned ze tří na sobě nezávislých důvodů, které jsme podrobně rozebrali v článku Proč topná rohož není vhodná do sprchového koutu:

1. Bezpečnost. Podle ČSN 33 2000-7-701 je prostor s vanou nebo sprchou rozdělen do ochranných zón 0, 1 a 2. Zóna 0 – tedy místo, kde při sprchování stojíte – neumožňuje instalaci elektrických zařízení s výjimkou těch výslovně určených pro tyto podmínky. Standardní topné rohože pro podlahové vytápění tyto požadavky nesplňují. Poškozená izolace nebo mechanické namáhání rohože v místě odtoku může mít fatální následky.

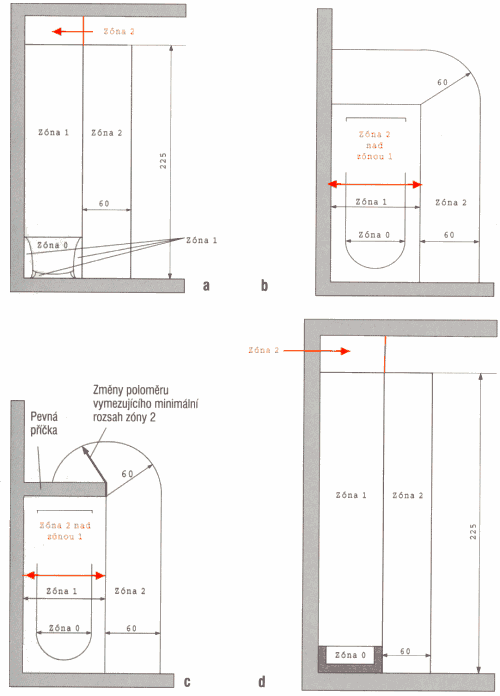

Obr. 1 – Zóny v prostorech s koupací nebo sprchovou vanou: a boční pohled, vana; b půdorys, vana; c půdorys, vana (s pevnou příčkou a změnou poloměru vymezujícího minimální rozsah zóny 2); d boční pohled, sprcha se sprchovou vanou; rozměry jsou v cm, červeně jsou vyznačeny národní odchylka (v souladu se zněním HD 60364-7-701). Zdroj: TZB Info.

2. Funkční zbytečnost. Při sprchování teplou vodou se podlaha koutu ohřeje sama od proudící vody. Rohož by tam spotřebovávala elektřinu bez jakéhokoli užitku.

3. Technická komplikace. Odtok nelze rohoží překlenout – vyžaduje vynechání otvoru s přesným napasováním. Nestandardní výřezy narušují celistvost rohože a rovnoměrnost vytápění, montáž do spádové podlahy je náročnější než do roviny a budoucí servisní zásah do odtoku je po zalití prakticky nemožný.

Správné řešení je jednoduché: rohož jde do zbytku koupelny, kolem sprchového koutu, ne pod něj.

Příprava podkladu

Tady se rozhoduje o tom, jestli bude rohož držet. Podklad musí být:

• pevný a rovný – bez výstupků, prohlubní a volných kusů,
• důsledně zametený a zbavený nečistot – prach pod samolepicí vrstvou znamená, že se rohož při natahování lepidla pohne,
• suchý – vlhkost podkladu má odpovídat běžným požadavkům pro pokládku dlažby,
• napenetrovaný – penetrace je povinný krok, ne volitelný.

Pokud podklad nesplňuje rovinnost pro dlažbu, nesplňuje ji ani pro rohož. Vyrovnejte ho před pokládkou, ne lepidlem pod dlažbou.

Stavební připravenost pro regulaci

Tuhle část připravte ještě před pokládkou rohože – vyžaduje zásah do stěny.

Termostat se instaluje do krabice KU68 ve výšce 120–150 cm. Z praxe doporučujeme hlubší krabice určené do sádrokartonu, termostat se do nich lépe vejde. Umístěte ho mimo vnější ochlazovanou stěnu a mimo místa vystavená dlouhodobému slunečnímu svitu.

Mezi podlahou a instalační krabicí vedou dvě chráničky (husí krky):

• první pro studený přívod rohože, zakončená na hraně stěny a podlahy,
• druhá pro podlahové teplotní čidlo.

Poloměr ohybu chráničky mezi stěnou a podlahou má být minimálně 6 cm, aby šlo čidlo zasunout. Veďte husí krky co nejrovněji, bez ostrých ohybů – jejich průchodnost je při instalaci klíčová.

Pozor na drobnost, která překvapí: podlahové čidlo bývá součástí balení termostatu, ne rohože. Zkontrolujte si to dřív, než začnete.

Vytápění potřebuje samostatný okruh s odpovídajícím jištěním. Více rohoží v jedné místnosti spojujete paralelně – na 13 A jistič a kabeláž 1,5 mm² až do celkového příkonu cca 3 000 W.

Rozvržení rohože

Než cokoliv rozvinete, nakreslete si kladečský plán. Platí čtyři pravidla:

• Neinstalujte přes dilatační spáry.
• Neumisťujte pod trvale stojící nábytek bez ventilace ani pod spotřebiče. Zabudovaná kuchyňská linka, pračka, vana na nožkách – tam rohož nepatří.
• Dodržte odstupy od sprchy a vany podle ČSN 33 2000-7-701 a pokynů výrobce.
• Počítejte s tím, že plocha rohože je daná. Nekupujete metry, kupujete konkrétní kus.

A teď to nejdůležitější:

Směr pokládky se mění jinak: nastřihnete nosnou tkaninu mezi kabely a pás otočíte. Topný kabel zůstává vcelku, stříháte jen podkladovou síťovinu. Tímhle způsobem rohož obtočíte po místnosti a obejdete překážky.

Pokud plocha místnosti nevychází na dostupné rozměry, raději nechte kus podlahy nevytápěný (typicky pod linkou) než abyste sahali po nůžkách.

Instalace krok za krokem

1. Rozviňte rohož podle kladečského plánu na připravený napenetrovaný podklad, samolepicí vrstvou dolů.
2. Měňte směr nastřižením nosné tkaniny a otočením pásu. Topný kabel nikdy nestříhejte.
3. Zaveďte studený přívod do chráničky ve stěně a vytáhněte ho ke krabici termostatu.
4. Osaďte podlahové čidlo do druhé chráničky, vedené mezi dva sousední kabely rohože, zhruba do poloviny topné plochy.
5. Naneste flexibilní lepidlo přímo na rohož a pokládejte dlažbu běžným postupem.
6. Nechte lepidlo plně vyzrát podle pokynů jeho výrobce, než systém poprvé spustíte.
7. Proveďte kontrolní natopení, revizi a fotodokumentaci.

Fotky udělejte před natažením lepidla. Až budete jednou opravovat prasklou dlaždici, budete přesně vědět, kudy kabel vede.

Regulace a podlahové čidlo

Podle normy by teplota nášlapné vrstvy neměla v obytných místnostech překročit 29 °C, v koupelnách 33 °C. Proto potřebujete termostat s interním čidlem (reguluje teplotu místnosti) a současně externím podlahovým čidlem (hlídá teplotu podlahy). LARX LCD i Wi-Fi termostaty oba požadavky splňují.

Čidlo instalujte vždy do chráničky a veďte ho mezi dva sousední topné kabely, ne přes ně. Jen tak měří teplotu podlahy, a ne teplotu kabelu – a jen tak ho po letech vyměníte bez bourání dlažby.

Pokud rohož slouží jen k dohřevu podlahy na komfortní teplotu (typické v koupelně, kde hlavní vytápění obstarává něco jiného), nastavte regulaci pouze podle podlahového čidla. Totéž se hodí v létě, kdy topit netřeba, ale studená dlažba pod nohama nepotěší.

Rozsáhlejší plochy s vyšším příkonem, ovládané jedním termostatem, spínejte přes stykač. Termostat pak nespíná silovou zátěž přímo, což výrazně prodlouží jeho životnost.

Podrobněji jsme regulaci rozebrali v článku o čidle podlahového topení.

Pět chyb, které se nejvíc prodraží

1. Rohož ve sprchovém koutu. Viz výše. Bezpečnostní riziko, ne detail.

2. Zkrácení rohože. Nejdražší způsob, jak zničit nový produkt. Délka je dána odporem kabelu, ne vaší místností.

3. Nepřipravený podklad. Nezametený a nenapenetrovaný podklad znamená, že se samolepicí vrstva nechytí a rohož se vám při natahování lepidla shrne.

4. Čidlo položené volně, bez chráničky. Čidlo je jediná součást systému, která se reálně občas mění. Bez chráničky je to zásah do dlažby.

Jak jsme ukazovali v článku o poruchovosti topných systémů, naprostá většina problémů nevzniká na topném prvku samotném, ale v návrhu, instalaci nebo v regulaci. U rohoží to platí stejně jako u fólií.

Časté dotazy k instalaci topné rohože

Zvedne mi rohož podlahu?

Prakticky ne. Tloušťka sestavy je kolem 4 mm a rohož je zalitá ve vrstvě lepidla, kterou pod dlažbu natáhnete tak jako tak.

Můžu rohož zkrátit, když mi nevychází do místnosti?

Ne. Zkrácením změníte příkon a rohož zničíte. Můžete jen měnit směr nastřižením nosné tkaniny. Pokud plocha nevychází, zvolte menší rozměr a část podlahy nechte nevytápěnou.

Musím rohož zvlášť uzemňovat?

Ne. LARX Heating Mat má ochranné opletení, které slouží jako zemnění celého topného kabelu, a ochranný vodič vede přímo ve studeném přívodu. Zemnění tu tedy funguje jinak než plošná zemnicí síť u uhlíkových fólií.

Kdy můžu po instalaci poprvé zatopit?

Až po plném vyzrání lepidla podle pokynů jeho výrobce. Předčasné natopení může poškodit lepený spoj dlažby.

Můžu dát rohož pod kuchyňskou linku?

Ne pod trvale stojící nábytek bez ventilace ani pod spotřebiče. Vytápějte volnou pochozí plochu.

Potřebuju revizi?

Ano. Revize elektroinstalace je standardní povinnost nezávisle na způsobu vytápění – bez ní může pojišťovna v případě pojistné události krátit plnění.

Jde rohož zkombinovat s uhlíkovou fólií v jednom objektu?

Ano, a je to nejběžnější scénář. Fólie pod plovoucí podlahy v pokojích, rohož pod dlažbu v koupelně a předsíni.

Shrnutí

Instalace topné rohože zabere pár hodin, ale kvalita výsledku se rozhoduje dřív – v kladečském plánu, v přípravě podkladu a ve stavební připravenosti pro regulaci.

Tři věci si zapamatujte, i kdybyste zapomněli všechno ostatní: rohož se nezkracuje, do sprchového koutu nepatří a odpor se měří před pokládkou i po ní.
